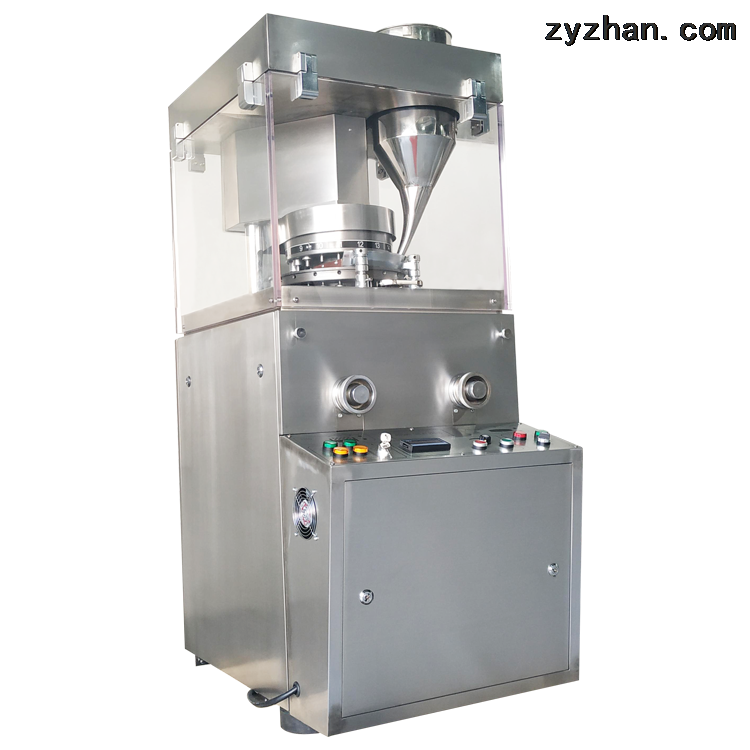

ZP-17D型保健品压片机
一、保健品压片机用途说明
1、本机是自动旋转连续压片机，广泛运用于制药、化工、陶瓷、食品、电子、塑料及粉末冶金等工业。
2、本机适用于把各种颗粒状原料压制成片剂，而不适用于半固体，潮湿分子和无颗粒特细粉末压制。
技 术 性 能
1、主要技术数据和生产能力
|
冲模数 |
19付 |
|
*大压片压力 |
60千牛 |
|
*大压片直径 |
15毫米 |
|
*大充填深度 |
15 毫米 |
|
*大片剂厚度 |
6 毫米 |
|
转盘转速 |
30 转/分 |
|
*大生产能力 |
35000 片/时 |
|
电动机 |
3千瓦 380/50 伏/赫 |
|
外形尺寸 |
650×890×1680毫米 |
|
主机重量 |
1000 公斤 |
配用电动机参数
|
型号 |
Y112M-4 |
|
功率（千瓦） |
3 |
|
转速(转/分) |
1440 |
|
电压(V) |
380 |
ZP-17D型保健品压片机工作原理和结构特征
1、本机传动：电动机（由变频器无级调速）→带轮传动→蜗杆传动→由主轴带动转台旋转。
2、本机的制片工艺流程为加料、充填、压片和出片，由四道程序连续
进行。
3、本机工作时，转台带动17付冲模作顺时针运转，上下冲模沿曲线轨道作升降运动，并通过压轮来完成压力动作。
4、上下压轮装置采用滚动摩擦，有利于减少工作阻力，降低功率损耗。
5、压力轮的安全卸荷装置在下压轮轴上由弹簧平衡，其工作压力由弹簧套调整,超压时会自动卸荷,这样有利于压力稳定，减少冲击和震动，又起到保护冲杆的作用。
6、充填、片厚和转速等各部分调节控制机构均实行集中控制,易于操作。
7、本机采用封闭式浸油润滑的蜗杆、蜗轮传动，以减少功率损耗，延长其使用寿命。
8、本机的外围部件采用全封闭结构，又使密封的压制室和驱动机构*分开，可防止粉尘飞扬且避免了油污的交叉污染。
9、本机配置单独高效的吸尘设备，吸尘效率高，确保机器正常运行。
